제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | 탄소 강판 | 최대 압력 (kg/cm ²): | 70kgs/cm ² |
|---|---|---|---|
| 정상 작동 압력 (kg/cm ²): | 20-45kgs/cm ² | 자전 방향: | 우회전하거나 좌회전하십시오 |
| 유동성: | 걸러진 기름 | 임시 유형: | 두 배 행동 |
| 설치 유형: | 플랜지 | 보증: | 1 년 (변화 새것 무료로) |
| 하이 라이트: | hydraulic workholding clamping fixture,rotary clamp cylinder |
||

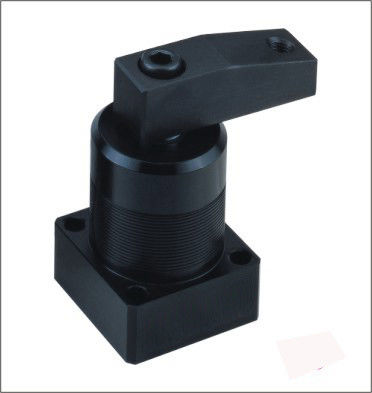

유압 회전하는 죔쇠 실린더 열처리 탄소 강철 몸 다수 크기 주물 제품 정착물
특징:
1. 이 제품에는 25,32,40,50를 포함하여 5개의 실린더 구멍이 있고 50는, 그네 각 0개, 45, 60 그리고 90 도를 포함하고 있습니다.
2. 이 유압 그네 실린더는 큰 죄는 힘이 요구되는 경우를 위해 적당합니다. 큰 제품을 죄기를 위해 적당합니다. 절단 힘이 큰 어디에 지 기계로 가공을 위해 적당합니다. 그것은 대량 생산 및 주물 제품 기계로 가공에서 널리 이용됩니다.
3. 이 그네 죔쇠 실린더는 탄소 강철로 만듭니다
명세
| 실린더 (mm)의 유형 | FHNS-25 | FHNS-32 | FHNS-40 | FHNS-50 | FHNS-63 |
| FHNSD-25 | FHNSD-32 | FHNSD-40 | FHNSD-50 | FHNSD-63 | |
| FHNTS-25 | FHNTS-32 | FHNTS-40 | FHNTS-50 | FHNTS-63 | |
| FHNTSD-25 | FHNTSD-32 | FHNTSD-40 | FHNTSD-50 | FHNTSD-63 | |
| 그네 치기 (mm) | 12 | 14 | |||
| 죄기 치기 (mm)를 | 14 | 15 | |||
| 유동성 |
걸러진 기름 |
||||
| 최대 압력 (kg/cm ²) | 70kgs/cm ² | ||||
| 정상 작동 압력 (kg/cm ²) | 20-45kgs/cm ² | ||||
| 자전 방향 | 우회전하거나 좌회전하십시오 | ||||
| 자전 각 | 표준 각 90°의 선택적인 각 0°, 45°, 60°, 180° | ||||
| 임시 유형 | 두 배 행동 | ||||
| 담합 유형 | 플랜지 | ||||
| 피스톤의 직경 | Φ18 | Φ20 | Φ20 | Φ20 | Φ25 |
|
누르십시오 지역 잡아당기기/강요 (cm ²)를 |
2.36/4.9 | 4.89/8.03 | 9.42/12.56 | 16.48/19.62 | 26.25/31.15 |
| 이론적인 죄는 힘 (25 kg/cm ²) | 59kgs | 120kgs | 200kgs | 400kgs | 600kgs |
주문 코더
FHNS L-- 40°x 90° G
① ② ③ ④ ⑤
| ① | 시리즈 | FHNS, FHNSD, FHNTS, FHNTSD |
| ② | 자전 방향 | 우회전하거나 좌회전하십시오 |
| ③ | 실린더의 구멍 |
Φ25mm; Φ32mm; Φ40mm; Φ50mm; Φ63mm 주: Φ63mm는 FHNTS의 FHNTSD 시리즈를 위해 유효하지 않습니다 |
| ④ | 자전 각 |
표준 각 90°; 선택적인 각 0°, 45°, 60°, 180° |
| ⑤ | G: 다기관 | |
이것에 크기 그리고 차원 더를 위해 그네 죔쇠는, 저희에게 연락하거나 저희에게 메시지를 남기기 위하여 해방합니다.
주문을 받아서 만들어진 그네 죔쇠는 환영됩니다.
