제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | 알루미늄 합금 | 최대. 운영 압력: | 7개의 kgf/cm2 |
|---|---|---|---|
| 사소 운영 압력: | 4개의 kgf/cm2 | 임시 유형: | 두 배 행동 |
| 자전 방향: | 오른쪽으로 또는 시계바늘 반대방향 | 최대 저항 압력: | 10kg/cm2 |
| 보증: | 1 년 (새로운 변화 무료로) | ||
| 하이 라이트: | pneumatic air clamps,destaco swing clamps |
||

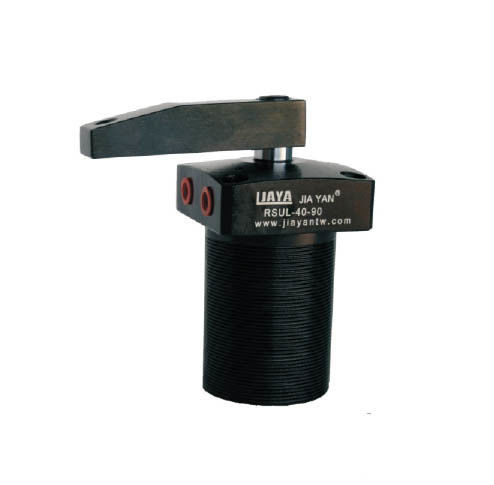

용접 정착물 위 플랜지 공기에 의하여 강화되는 그네 죔쇠 간단한 설치 알루미늄 합금 물자
특징:
1.This 그네 죔쇠는 maily 정착물 및 모든 압축공기가 들어가는 때 작동되고 플랜지 구멍을 통해서 나갑니다.
2.The 공기 실린더는 알루미늄 합금으로 만들고 검게 합니다. 열처리 표면은 착용 저항을 증가합니다.
플랜지의 3.The 위 표면에는 거치를 위한 4개의 나사 구멍이 있습니다.
4.Please는 둥근 견과에 의하여 정착물과 피스톤을 연결합니다
5. 죄는 팔의 길이가 증가시킬 필요가 있을 때, 본래 길이를 1.5배 초과하지 마십시오.
명세:
| 유형 | RSU-25 | RSU-32 | RSU-40 | RSU-50 | RSU-63 |
| 실린더의 구멍 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
| Pistion의 Dia. | Φ14 | Φ16 | Φ16 | Φ20 | Φ20 |
| 그네 치기 (mm) | 13 | 16 | 15 | 17 | 15 |
| 치기를 죄기 | 14 | 14 | 15 | 15 | 15 |
| 지역 잡아당기기/강요를 누르십시오 | 3.4/4.91 | 6.04/8.04 | 10.56/12.57 | 16.49/19.63 | 28.03/31.17 |
| 이론적인 죄는 힘 5kg/cm ² | 16kgs | 30kgs | 50kgs | 85kgs | 140kgs |
| 유동성 | 걸러진 공기 | ||||
| 온도의 범위 |
-10~+60°C |
||||
| 최대. 압력 저항 | 10kg/cm2 | ||||
| 정상 작동 압력 | 4-7kg/cm ² | ||||
| 자전 방향 | 우회전하거나 좌회전하십시오 | ||||
| 자전 각 | 표준 각90°(±2°), Optinal 각 0° (±2°), 45° (±2°), 60° (±2°) | ||||
| 임시 유형 | 두 배 행동 | ||||
| 설치 유형 | 위 플랜지 | ||||
주문 코드
RSU L-40x90
1 2 3 4
| 1 | 시리즈 | RSU | |
| 2 | 자전 방향 | 우회전하거나 좌회전하십시오 | |
| 3 | 실린더의 구멍 |
|
|
| 4 | 자전 각 | 표준 각90°(±2°); Optinal 각0°(±2°),45°(±2°),60°(±2°) |

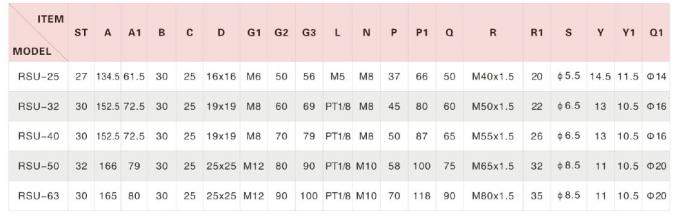

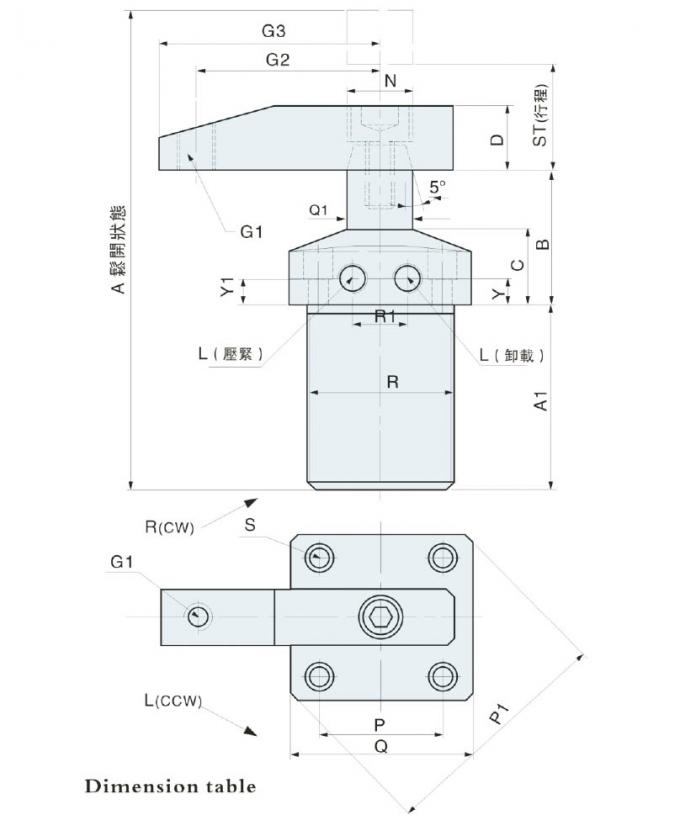

공기에 의하여 강화되는 그네 죔쇠 차원
